產品概述

一高速串行數據采集器

　　DMC300數字主機旨在構建基于分布式串行總線的高速同步數據采集系統，其數據采集的同步性及高速性可與普通的并行數據采集系統媲美。

　　DMC300數字主機的主要功能是完成分布式子站與上位機之間的數據中轉和協議管理，可用于構建各種虛擬儀器或基于現場總線的中低速計算機數據采集系統。

　　DMC300數字主機通過光纖或RS485向在線分布式子站廣播同步測量指令，再通過快速輪詢的方式讀取各個子站的設備信息機測量數據，并將設備信息和數據進行集中統一處理后上傳給上位機。

　　DMC300數字主機與上位機通信接口為RS232或USB2.0，可實現1～128個分布式子站與上位機的高效通信管理，最高采樣率可達100ksps/通道，即便是100多通道的大系統，整體采樣速率也可達1000sps以上，并且嚴格控制所有子站的所有通道的同步數據采集，作為串行總線的數據采集系統，其同步性能與速度完全可與普通并行數據采集系統媲美。

　　DMC300數字主機與分布式子站之間采用光纖作為通訊介質，有效阻斷了工業測控現場與監控中心的電磁傳導干擾，具有隔離電壓高、電磁兼容性好、抗雷擊等特點。工業級設計，全部表面貼裝工藝保證了產品長期運行的可靠性和穩定性，特別適用于現場電磁環境比較惡劣的工業現場數據采集與控制系統。

二DMC300數字主機原理

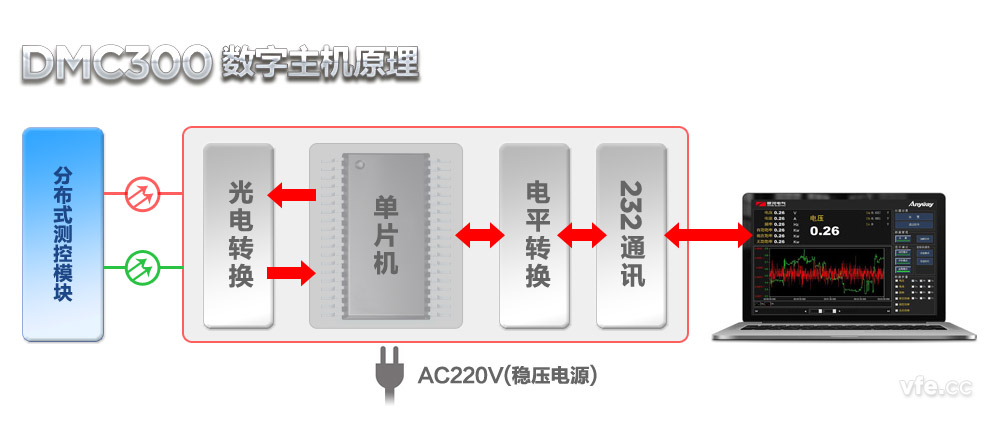

圖1 DMC300數字主機構建的計算機數據采集系統原理簡圖

三DMC300數字主機特點

　　◆ DMC300數字主機與分布式測控系統子站之間采用AnyBus高速串行光纖總線進行通訊，具備極強的EMC性能；

　　◆ DMC300數字主機最多能與128個分布式測控系統子站通訊，可擴展性強，可構建各種復雜的數據采集系統；

　　◆ DMC300數字主機以輪詢方式查找分布式測控系統子站，高效通訊，集中管理；

　　◆ DMC300數字主機采用工業級設計，運行可靠穩定。

性能參數

一性能參數

　　◆ 工作電源：AC220V，50/60Hz；

　　◆ 上位機接口：RS232/USB2.0；

　　◆ 測控模塊接口：Anybus高速串行光纖總線接口；

　　◆ 輪詢方式：支持自定義查詢；

　　◆ 輪詢周期：2～100,000次/秒；

　　◆ 功耗：≤2W；

　　◆ 工作溫度：0℃～40℃。

---
